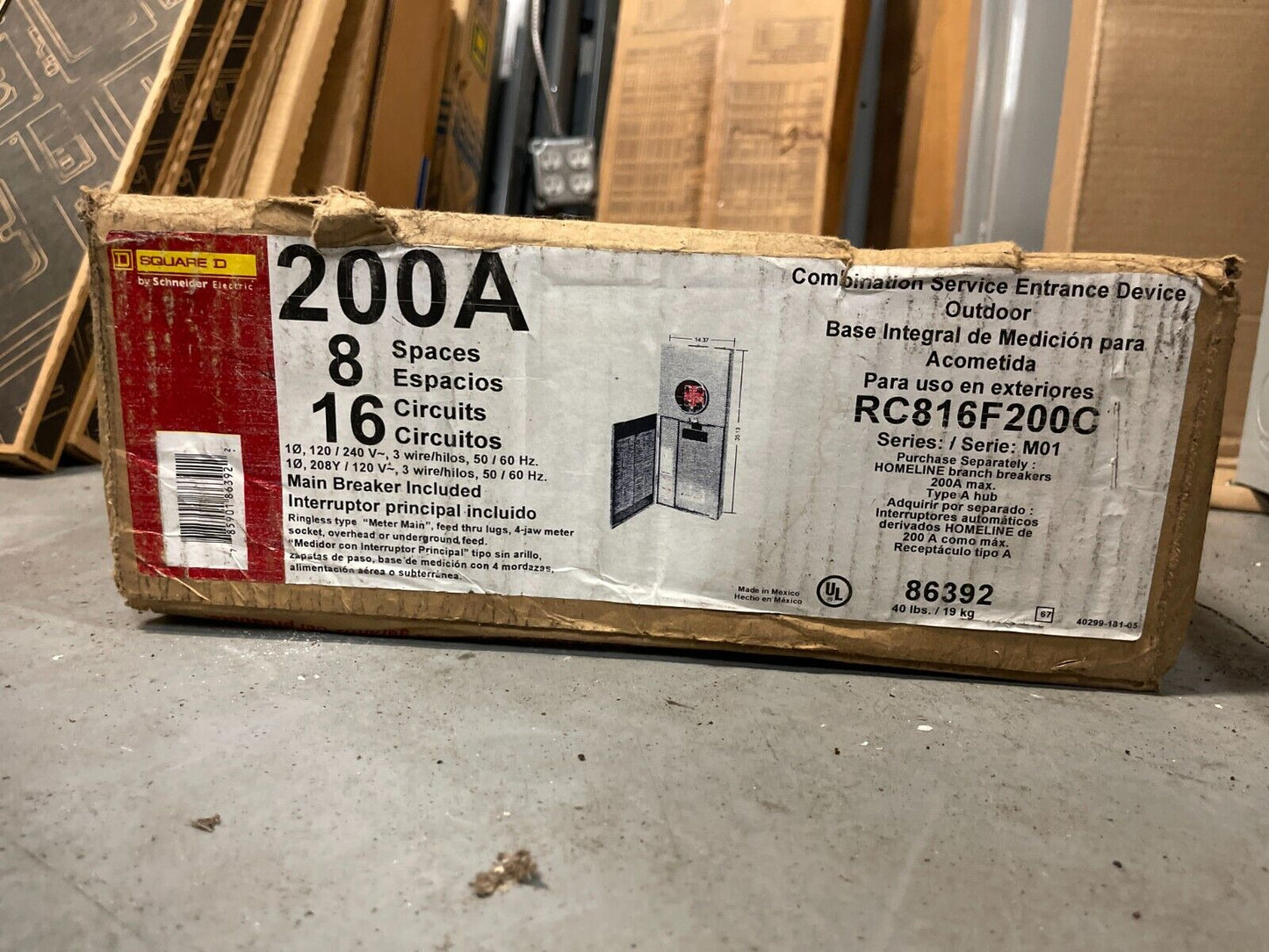

Square D RC816F200C Meter Main Breaker 200 Amp 16-Circuit 8-Space Outdoor
Square D RC816F200C Meter Main Breaker 200 Amp 16-Circuit 8-Space Outdoor
Regular price
$449.00 USD
Regular price
Sale price
$449.00 USD
Unit price
/
per
Couldn't load pickup availability
The Square D® Load Centers and Combination Service Entrance Devices, RC816F200C. Enclosure mounting style performed as surface mount or convertible to semi-flush (use appropriate flange kit). This HOM Ringless Meter Mains meets Federal Specification W-P-115c as Type 1, Class 2, are UL Listed, suitable only for use as service equipment. In interior single main service disconnect with feed-thru lugs. Meter Socket has no By-pass.
Specifications
arrow2_down
Product or Component Type | Meter Mains |
---|---|
Range of Product | Homeline |
Line Rated Current | 200 A |
---|---|
Short-circuit current | 22 kA |
Network number of phases | 1 |
Meter socket type | Ringless |
Mounting | Surface |
Number of spaces | 8 |
Number of circuits | 16 |
Number of Tandem Breakers | 8 |
hub type | A |
Electrical connection | Lugs, line side Feed-thru lugs, service ground |
Wire Size | AWG 6...350 kcmil aluminium/copper)line side AWG 12...AWG 2/0 aluminium/copper)service ground |
Tightening torque | Main lugs 250 lb.in, AWG 6...350 kcmil, aluminium/copper Service ground 50 lb.in, AWG 14...AWG 2/0, copper Service ground 50 lb.in, AWG 12...AWG 2/0, aluminium Branch lugs 35 lb.in, AWG 6...AWG 4, aluminium/copper Branch lugs 25 lb.in, AWG 8, aluminium/copper Branch lugs 20 lb.in, AWG 14...AWG 10, copper Branch lugs 20 lb.in, AWG 12...AWG 10, aluminium Cover 10 lb.in |
Disconnect | Service disconnect (factory installed) |
Main Breaker Rating | 200 A |
Branch Breaker Rating | 200 A |
Service feed location | OH UG |
bypass type | No bypass |
Height | 35.13 in (892.30 mm) |
Width | 14.37 in (365.00 mm) |
Depth | 5.07 in (128.78 mm) |
Bus Rating | 200.0 A |
